 適用于供水、暖通、空調、消防等。
允許介質溫度范圍：－12度－＋135度。
選配歐洲名牌電機、噪音低。
帶易拆卸裝置，便于維修。
選用世界一流機械密封。
可根據用戶提供的技術參數進行葉輪精加工。

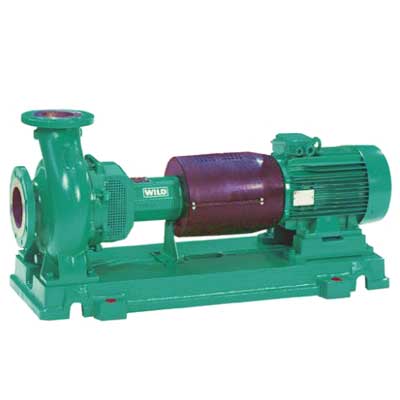

NP系列臥式離心泵
性能參數
流量可達 2500立方米/每小時
揚程可達 100米
工作壓力 10巴,16巴,25巴(更高工作壓力請咨詢威樂技術人員)
介質溫度范圍 -20度-+135度
進出口徑 進口口徑DN：DN50到DN500
出口口徑DN：DN32到DN500
適用范圍
供水
供熱、空調系統
增壓供水
消防噴淋系統
噴灑、灌溉
游泳池，噴泉的供水
工業介質的輸送
（如果輸送的介質為海水，請向威樂公司咨詢）
優點
水泵的主要水力特性和尺寸都嚴格遵循德國工業標準DIN24255
標準化程度高，元件互換性強
軸承為深座圈滾珠軸承，避免了故障的發生
保養方便，在無須拆卸泵殼的情況下即可進行
聯軸節保護嚴格遵循歐洲標準之“機器保護”
型號說明
臥式泵系列：NP
出水口徑：65
葉輪直徑：200
改進型：V
電機額定功率（KW）：30
電機轉速：2
結構
水泵
水泵為臥式單級離心泵，軸向進水，上方徑向出水，泵殼的底部有固定裝置。
整體式泵軸，帶有油脂潤滑的導向軸承。
泵和電機之間通過半彈性聯軸節連接。
密封為無須冷卻得機械密封，可以向威樂公司訂購填料密封（需加價）。
電機
符合I.E.C標準（歐共體標準）和DIN標準/VDE0530標準（德國工業標準/德國電子技術協會標準）
轉速：1450/2900rpm
電源：相數/電壓/頻率
0－4KW：3/230(400)V/50Hz
>4KW:3/400V/50Hz三角形連接
絕緣等級：F
電機保護：IP55
符合EC標準（歐洲標準）
材料
泵殼：鑄鐵
泵蓋：鑄鐵
葉輪：鑄鐵/青銅
泵軸：鋼/不銹鋼
軸承架：鑄鐵
機械密封：石墨/陶瓷/EP
軸套：不銹鋼
特點
泵殼
能從泵殼后部卸開泵蓋，進行葉輪等部件的拆裝，水泵蝸殼底部帶有固定裝置
水泵軸向進水，頂部徑向出水，泵殼法蘭符合標準DN2533
泵蓋
泵蓋固定于泵和軸承裝置之間，留有足夠的安裝空間，因此檢修時無須變動軸封，如機械密封
軸承裝置
整體式軸承架，尺寸合理，通過軸承支撐架支撐
軸承為深座圈滾柱軸承，采用潤滑脂潤滑
帶有離心式導向裝置，能防止泄漏
軸
軸表面為高精度表面，尺寸合理，大大延長了軸封的壽命
葉輪
葉輪為密封軸向型葉輪，尾部帶有密封和平衡孔
可以向威樂公司訂購各種尺寸的葉輪（切削葉輪）來滿足流量和揚程的要求
選購件
葉輪前后口環，和用于噴淋系統的青銅葉輪
軸封
軸封為一個免維護的機械密封，可選購填料密封
|
